电磁阀图形符号的地含义

发布日期: 2017-4-24 来源:思德隆  标签:电磁阀厂家    浏览次数:18711
或许在看的你们懂得电磁阀是什么,但却很有可能不知道电磁阀图形符号都有哪些。 思德隆电磁阀厂家指出,电磁阀的符号用语由方框、箭头、“T”和字符构成...

电磁阀图形符号的地含义

或许在看的你们懂得电磁阀是什么,但却很有可能不知道电磁阀图形符号都有哪些。思德隆电磁阀厂家指出,电磁阀的符号用语由方框、箭头、“T”和字符构成。

一般来说,电磁阀图形符号的含义一般如下(数点):

 1.用方框表示阀的工作位置,每个方块表示电磁阀的一种工作位置,即“位”。有几个方框就表示有几“位”,如二位三通表示有两种工作位置。上图的“非通电”和“通电”就是两个不同的工作位置。

2.识别常态位。电磁阀有两个或两个以上的工作位置,其中一个为常态位,即阀芯在非通电时所处的位置。对于二位阀,利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。对于三位阀,图形符号中的中位是常态位。绘制系统图时,油路/气路一般应连接在换向阀的常态位上。

3.方框内的箭头表示对应的两个接口处于连通状态。

4.方框内符号“T”表示该接口不通。

5.方框外部连接的接口数有几个,就表示几“通”。

6.一般电磁阀厂家,流体的进口端用字母P表示,排出口R表示,而阀与执行元件连接的接口用A、B等表示。




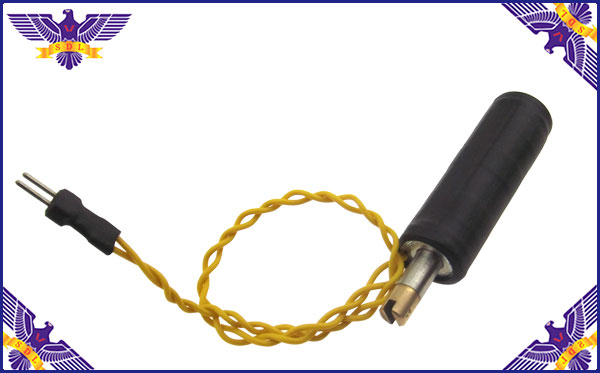

广州思德隆电磁品种多样,规格齐全,产品从零部件到成品组装均有自己的加工设备以及生产线,拥有高精密度检测仪器和自主研发的老化设备,(电磁铁/电磁阀/电磁线圈/螺线管线圈)从产品设计到样品以及量产,均有量化高效的工艺流程及老化实验检测,保证了产品的质量与订单的按时交货。
