怎么选用电磁铁?

发布日期: 2015-12-17 来源:思德隆  标签:电磁铁    浏览次数:17130
A.电磁铁输出要求B.电磁铁输入条件 C.环境因素和寿命 D.连接方式: 安装,电源,负载和尺寸

怎么选用电磁铁?


A.电磁铁输出要求

1.行程/力量

--什麽是行程:滑杆相对于完全吸入位置的位移。

--电磁铁通电就会产生力量,在不同大小的行程位置力量的大小不同,通常规律是,行程越大,力量越小。(追求的理想状态是:电磁铁可以产生的力量/行程曲线,刚好满足应用需求的力量/行程曲线)

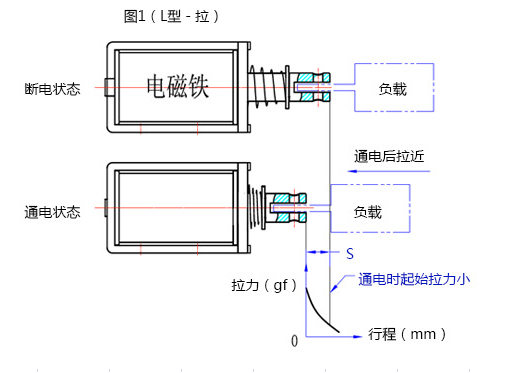

电磁铁行程拉动原理

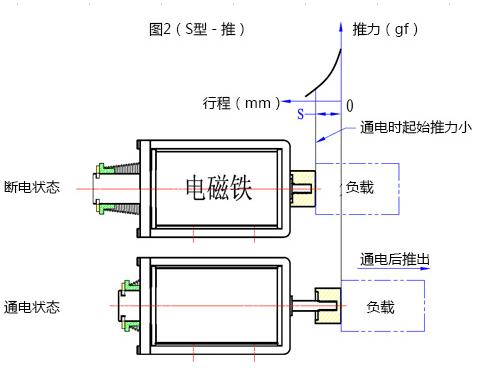

电磁铁行程推动原理

2.电磁铁的响应时间

定义:从给电磁铁施加电压开始,到滑杆完成需要位移时的时间。

3.负载周期Duty Cycle={通电时间On time/(通电时间On time+断电时间Off time)}X100%。

4.电磁铁的最长通电时间 --电磁铁在通电激励时发热,负载周期或者最长通电时间以及电磁铁的功率决定了电磁铁工作时的温升. --电磁铁工作时的温升,和工作时的环境温度决定了电磁铁材料绝缘等级的选择. (绝缘等级对应温度℃:A=105,E=120,B=130,F=155,H=180,N=200,C=220+) 。


B.电磁铁输入条件

1.电源类型&功率 应用可能有:AC/DC(恒压源,恒流源,电瓶,干电池,DC发电机,电容),整流滤波方式,电压范围,最大可供电流等。

2.利用二极管整流: 电磁铁应用中,如果现有电源是交流AC,需要采用整流器转换为直流.原则上要设计为全波整流类型.整流元件的反向峰值电压应该是电磁铁驱动电压的三倍。

3.力量在一定范围内和电流(功率)成比例.但力量在电磁铁达到磁饱和后不再随电流(功率)增大.. 但同时,温升随电流(功率)成比例增大。

C.环境因素和寿命

•环境条件因素以及寿命需要是在电磁铁用料和表面处理方式选择式的重要考虑因素。

•环境因素包括:温度,湿度,磁场或电场;气体,液体和固体污染或腐蚀.冲击震动,振动等。

D.连接方式: 安装,电源,负载和尺寸

1.安装连接:a).外部螺栓 b).电磁铁外壳上的螺丝孔 c).卡槽嵌入 。

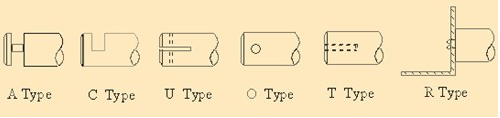

安装连接示图

2.电源连接 a).引线 b).引线 + 端子 c).快连接引脚。
