适用于C/U/O/E型电磁铁设计规范

发布日期: 2016-11-3 来源:思德隆  标签:电磁铁    浏览次数:27504
适用于C/U/O/E型电磁铁设计规范

适用于C/U/O/E型电磁铁设计规范


1.电压要求                       U=RI

A.电压分交流电和直流电。
B.电压从3V~230V之间皆可,(超过电压值需要重新评估)。

2.电流要求

3.电阻要求

4.功率要求        p=U平方除以R

5.通电率要求

C.最基本的四个通电率:10%  25%  50%  100%。

D.      通电时间

通电时间+断电时间   X100%=通电率

6.绝缘等级要求

E.绝缘等级分为:A级105°C、E级120°C、B级130°C、F级155°C、H级180°C、C级210°C。

7.行程与力量要求

F.行程指滑杆活动距离。

G.力量单位:克(g)、千克(Kg)、牛顿(N)。    1KG=9.81牛

8.寿命要求

H.寿命是指电磁铁的工作次数和使用时间。

I.铜管与滑杆配合的20~50万次,塑料与滑杆配合的50~100万次,轴承与滑杆配合的100~1000万次。

9.工作环境要求

J.工作环境最基本指温度与湿度。

10.外形尺寸要求

K.外形尺寸指产品的大小与客户的安装方式。

L.推拉电磁铁分推出式和拉入式。

推拉电磁铁分类

11.其它特殊要求

图示:


C型开框电磁铁


C型开框电磁铁产品1  C型开框电磁铁产品2



U型框架电磁铁

U型框架电磁铁产品1 U型框架电磁铁产品2

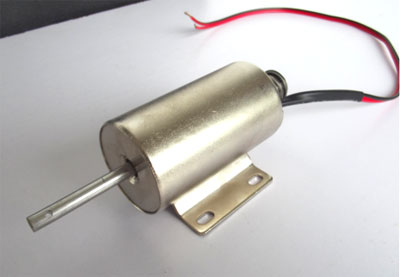

O型圆管电磁铁

O型圆管电磁铁产品1  O型圆管电磁铁产品2

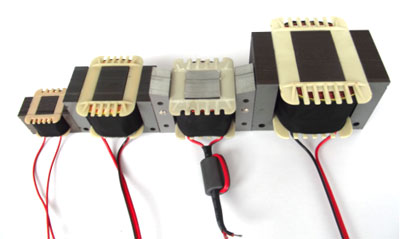

E型硅钢片电磁铁

E型硅钢片电磁铁产品1

E型硅钢片电磁铁产品2
