电磁铁的分类

发布日期: 2015-12-18 来源:思德隆  标签:电磁铁分类    浏览次数:17254
电磁铁目前已在工业领域农业领域以及家住领域得到普遍的应用。如何区分电磁铁的类别是广大用户正确选择低成本高质量电磁铁必须做的功课。下面是SDL(思德隆)电磁铁做出的...

电磁铁的分类

电磁铁目前已在工业领域农业领域以及家住领域得到普遍的应用。如何区分电磁铁的类别是广大用户正确选择低成本高质量电磁铁必须做的功课。下面是SDL(思德隆)电磁铁做出的分类:

一、按照供电电流分:

1.交流电磁铁

交流电磁铁直接输入交流,不用电源转换。方便快捷。交流电磁铁以硅钢片作为叠加磁场较多。应为硅钢片分子结构能够吸收交流电所带来的涡流,进而达到电磁铁的工作磁场的均衡和稳定性。应用较多的是震动盘电磁铁以及大型牵引电磁铁。交流电磁铁国外电压110V居多,国内则是220V。交流电磁铁线圈的电阻一般会很大,这样线圈通过的电流相对就会小,确保线圈不被烧坏。


2.直流电磁铁


直流电磁铁一般为低压电磁铁,以6V、12V、24V、36V、48V居多。交流电磁铁用低电压是为了安全,因此电流就需要电路板控制,电路板带有变压器。将交流彻底转换为直流电。直流电稳定均衡,没有涡流带来的困扰。直流电磁铁使用范围也极为广泛。比如汽车,中央门锁、尾箱卡扣、大灯高低光转换、方向盘锁、安全带锁、减震气阀、油箱盖、自动波换挡器均使用的是DC12V电磁铁。


二、按照电磁铁工作模式分:


1.推拉式电磁铁

推拉式电磁铁中间有个铁芯,在线圈通电后产生磁场,磁场将铁芯磁化,铁芯形成叠加磁场,磁场的方向性产生力,铁芯的一端可以带动一个物体做位移运动,从而实现一个功能动作。应用实例:门锁自动插销就是推拉式电磁铁来实现的。

图例:

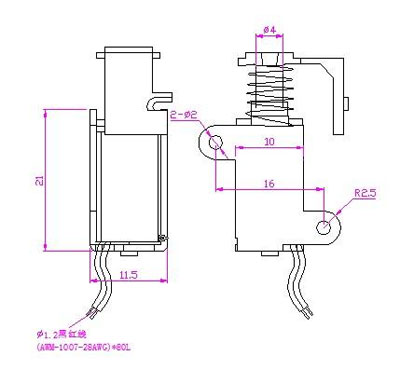

推拉式电磁铁原理图


2.吸盘式电磁铁

吸盘式电磁铁通电后如同强磁的功能,能将铁质重物吸住固定或者移位。断电后没有磁性,使用方便经济。吸盘式电磁铁另一头是没有磁性的,通过外壳导磁和屏蔽,电磁铁外围没有磁性,做到了该有磁性的地方磁力极强,不该有磁性的地方磁力极弱。实例应用:钢铁厂将不同形状的废铁通过吸盘电磁铁送往熔炼炉。

图例:

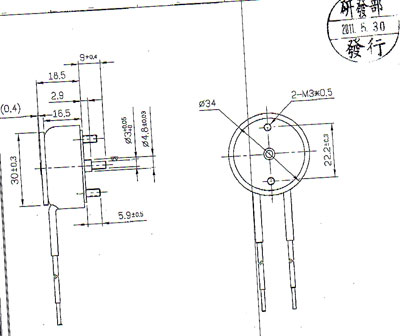

吸盘式电磁铁运动原理图


3.自保持电磁铁

自保持电磁铁是在电磁铁线圈的中间或者一端加装了强磁,通过强磁的磁力将滑动铁芯保持在一个特定位。当线圈通电时强磁的磁力被抵消或者减弱,从而将滑动铁芯拉动到另外一个位置。线圈只是瞬间通电,不会发热。引用实例:汽车氙气灯早期远近光的实现使用伸缩灯。伸缩灯是一个保持式电磁铁控制,当一个线圈通电时,滑动铁芯向前移动,伸缩等推出,是近光。当另外一个线圈通电时滑动铁芯被拉回,是远光。此时线圈不再工作,也就不从在发热烧坏电磁铁现象。由于汽车开远光的时间不够固定,有可能开远光10几个小时,一般的推拉电磁铁是无法实现的。只有保持式电磁铁才行。

图例:

自保持电磁铁运动原理图


4.拍打式电磁铁

拍打式电磁铁介于吸盘电磁铁和推拉式电磁铁之间,具备两者特性的综合。通过线圈和固定铁芯的磁场,将拍打板吸合下来,拍打板是一个杠杆作用,拍打板的另一端翘起来。进而实现一个拨分的作用。类似于继电器的原理。应用实例:打印机复印机送纸器。

图例:
拍打式电磁铁运动原理图



5.旋转式电磁铁

旋转式电磁铁原理类同于马达。只是旋转电磁铁不能朝一个方向一只旋转,只能是90度、120度、或者180度旋转之后通过回行弹簧在复位到原来的的状态。旋转电磁铁在转动的同时,转动铁芯可以伸出,进而达到同时实现2个功能,这是马达做不到的,因此旋转电磁铁在自动化设备中应用广泛。旋转电磁铁相比较马达动作简单精确,稳定性极高,成本低。应用实例:织布机换色系统。

图例:
旋转式电磁铁原理图



6.摆动式电磁铁

摆动电磁铁是在一个线圈旁边加装一个强磁铁,线圈通电时抵消或者减弱强磁的磁力,将摆动铁芯吸合至另外一端。摆动铁芯是一个杠杆作用,摆动杆的另一端进行摆动动作,这个动作可以起到“拨”“抛”的作用。应用在自动化设备里面能快速、稳定、长时间的工作,代替人力。应用实例:纺织机械的选针器。

图例:
摆动电磁铁原理图



三、按照电磁铁使用的行业分

1、汽车电磁铁
汽车行业用电磁铁的系统非常多。如汽车透镜变光电磁铁,油箱盖电磁铁,尾箱脱扣电磁铁,波箱换挡电磁铁,方向盘锁电磁铁,减震器气控电磁铁,安全带电磁铁等等。

2、打印机电磁铁
打印机复印机送纸系统,针式打印机针头系统都用到电磁铁。

3、自动感应门锁电磁铁

4、压力电饭煲跳闸电磁铁

5、高压空开跳闸电磁铁

6、离合器电磁铁

使用行业太多,这里就不再赘述。
